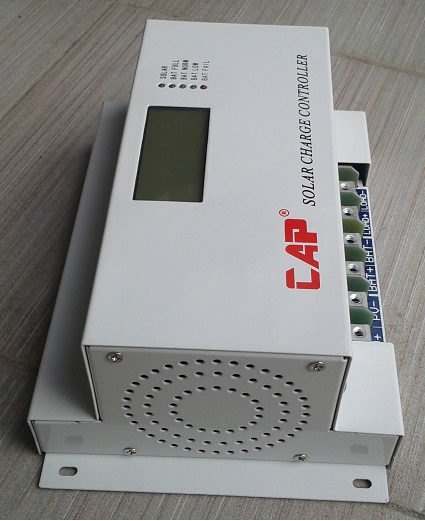

MPPT控制器型号：12V/24V/48V/96-系列 |
40A |
50A |
60A |
|
充电模式 |
MPPT自动最大功率点跟踪 |
|
充电方式 |
三阶段：恒流（MPPT），恒压，浮充 |
|
系统类型 |
DC12V/24V/48V/96V |
自动识别 |
|
系统识别电压 |
12V系统 |
DC9V~DC15V |
|
24V系统 |
DC18V~DC30V |
|
48V系统 |
DC36V~DC60V |
|
软启动时间 |
12V/24V/48V系统 |
≤10S |
|
动态响应恢复时间 |
12V/24V/48V系统 |
500us |
|
整机效率 |
12V/24V/48V系统 |
≥96.5%,≤99% |
|
光伏组件利用率 |
12V/24V/48V系统 |
≥99% |
|
输入特性 |
|
MPPT工作电压及范围 |
12V系统 |
DC18V~DC150V |
|
24V系统 |
DC34V~DC150V |
|
48V系统 |
DC65V~DC150V |
|
输入低压保护点 |
12V系统 |
DC16V |
|
24V系统 |
DC30V |
|
48V系统 |
DC60V |
|
输入低压恢复点 |
12V系统 |
DC22V |
|
24V系统 |
DC34V |
|
48V系统 |
DC65V |
|
最高极限输入电压 |
12V/24V/48V系统 |
DC160V |
|
输入过压保护点 |
12V/24V/48V系统 |
DC150V |
|
输入过压恢复点 |
12V/24V/48V系统 |
DC145V |
|
最大太阳能板输入功率 |
12V系统 |
570W |
700W |
900W |
|
24V系统 |
1130W |
1400W |
1700W |
|
48V系统 |
2270W |
2800W |
3400W |
|
输出特性 |
|
可选择的电池类型
（默认为GEL胶体电池）
|
12V/24V/48V系统 |
密封铅酸电池，排放式电池
胶体电池，镍镉电池
（还可以自定义为其它种类的电池充电） |
|
恒压电压 |
12V/24V/48V系统 |
请参考电池类型的充电电压参数表 |
|
浮充电压 |
12V/24V/48V系统 |
|
过充保护电压 |
12V系统 |
14.6V |
|
24V系统 |
29.2V |
|
48V系统 |
58.4V |
|
输出额定电流 |
12V/24V/48V系统 |
40A |
50A |
60A |
|
限流保护 |
12V/24V/48V系统 |
44A |
55A |
66A |
|
温度系数 |
12V/24V/48V系统 |
±0.02%/℃ |
|
温度自动补偿 |
12V/24V/48V系统 |
14.2V-（最高温度-25℃）*0.3 |
|
输出电压纹波峰-峰值 |
12V/24V/48V系统 |
200mV |
|
输出稳压精度 |
12V/24V/48V系统 |
≤±1.5% |
|
显示 |
|
LCD 显示 |
输入，输出参数及输出功率等
（详见LCD显示说明） |
|
LED 显示 |
三个指示灯：故障指示灯，充电指示灯，电源指示灯
（详见LED指示说明） |
|
PC上微机（通信端口） |
RS232 （配套）或 局域网(可选) |
|
保护功能 |
|
输入低压保护 |
参见输入特性 |
|
输入高压保护 |
参见输入特性 |
|
输入极性反接保护 |
有 |
|
输出过压保护 |
参见输出特性 |
|
输出极性反接保护 |
有 |
|
短路保护 |
可长期短路，短路故障消除后可自恢复 |
|
温度保护 |
95摄氏度 |
|
温升保护 |
85℃以上，减少功率输出，每度减少3A |
|
其它参数 |
|
音响噪声 |
≤40dB |
|
散热方式 |
强迫风冷，风扇转速由温度调节，内部温度较低时，风扇缓慢运转或停转；控制器停止工作时，风扇停止运转; |
|
元器件 |
进口材料，符合欧盟标准，所有温度选择的电解电容额定温度不低于105℃ |
|
气味 |
不产生异味和有害健康的气味 |
|
环保要求 |
满足2002/95/EC；
没有镉、氢化物和氟化物； |
|
属性 |
|
尺寸 |
270*185*90 |
|
净重(kg) |
3 |
|
毛重(kg) |
3.6 |
|
安全等级 |
CE、PSE、FCC、EMC |
|
电磁兼容性 |
EN61000 |
|
机械防护类型 |
IP21 |
|
环境要求 |
|
湿度 |
0~90%RH ( 不会结露) |
|
海拔高度 |
0~3000m |
|
环境温度 |
-20℃ ~ +40℃ |
|
储存温度 |
-40℃ ~ +75℃ |
|
大气压力 |
70~106kPa |
