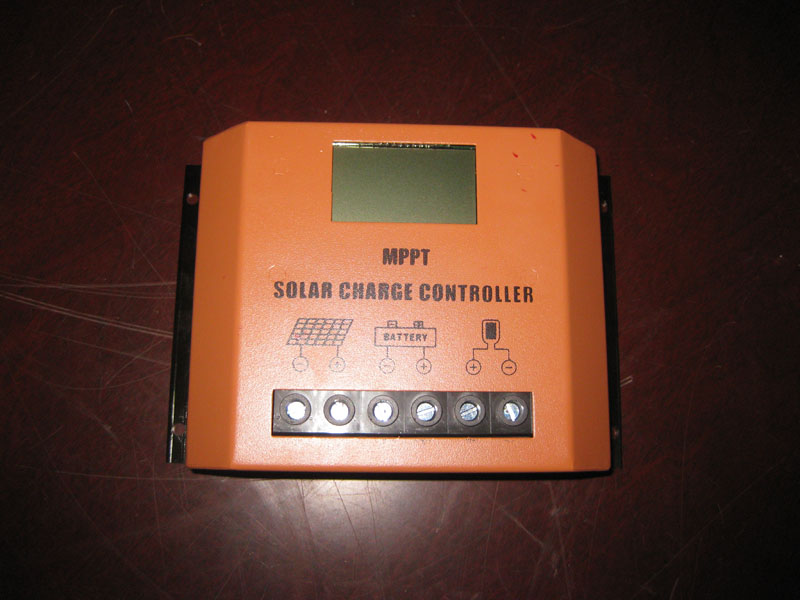

简介:太阳能控制器是发电系统中非常重要的部分,是太阳能发电系统中的心脏部分,控制着整个系统的正常工作,其性能直接影响到整个系统的寿命,特别是蓄电池的使用寿命。JC系列太阳能控制器是一款通过微处理器控制和显示的智能充放电控制器,采用高质量、低损耗、寿命长的元器件,保证其性能可靠,从而使系统能长久的正常工作,减少系统的维护成本,特别是大大减少蓄电池的维护成本。JC系列太阳能电源控制器为蓄电池提供全面的保护功能,使蓄电池更可靠的长久工作。可广泛应用于路灯、牧区、边防、海岛等太阳能电力系统,也可作为移动通信基站、微波站、交通等太阳能电力系统。
原理简介:用工业级MCU做主控制器,通过对环境温度、蓄电池和太阳能板的电压和电流等参数的检测判断,控制MOSFET器件的开通和关断,达到各种控制和保护的功能。
功能:蓄电池过充、过放电保护;蓄电池开路保护、负载过电压保护、夜间防反充电保护;输出短路保护、太阳能电池接反保护、蓄电池接反保护;欠压和过压防震荡保护;均衡充电;温度补偿(具有自动识别温度传感器是否在线);控制器采用的主控制器具有掉电保护功能(可选项)。
保护功能:1,蓄电池反接保护:蓄电池“+”“-”极性接反,熔断丝熔断,更换后可继续使用。 2,太阳能电池反接保护:太阳能电池“+”“-”极性接反,纠正后可继续使用。3,负载过流及短路保护:负载电流超过额定电流或负载短路后,熔断丝熔断,更换后可继续使用。4,蓄电池开路保护:万一蓄电池开路,若在太阳能电池正常充电时,控制器将关断负载,以保证负载不被损伤,若在夜间或太阳能电池不充电时,控制器由于自身得不到电力,不会有任何动作。5,过充保护:充电电压高于保护电压(14.4/28.8V)时,自动关断对蓄电池充电;此后当电压掉至维护电压(13.8/27.6V)时,蓄电池进入PWM浮充状态,充电指示灯出现在闪烁状态,当低于恢复电压(13.3/26.6V)后浮充关闭,进入均充状态。均充保护恢复点电压和浮充保护恢复点电压均有温度补偿。6,当蓄电池电压低于保护电压时,控制器自动关闭输出以保护蓄电池不受损坏,出现的现象是数码管在闪烁。7,过压保护:当电压过高时,自动关闭输出,保护电器不受损坏。8,防雷击保护。
安装及使用:请按下图接线,请注意“+”“-”极性,先接蓄电池,再接太阳能电池,后接用电器。控制器的3个LED分别对应系统的充电状态和放电状态,定时时间由数码管显示。为了防止误动作,欠压保护、欠压恢复点都有10秒钟的延迟时间。
数码管 |
A |
B |
C |
D |
E |
F |
对应时间(h) |
10 |
11 |
12 |
13 |
14 |
15 |
定时设置:路灯型控制器的工作流程为;光控开→定时关→定时开→光控关。控制器定时时间设置:
控制器出厂默认定时6小时。
若要改变定时间具体步骤如下:
- 按住按键不放大概5秒钟,会出现数字6闪烁,放开按键,接着在按下按键数字变成7,再按一下变成8,依次累加。直到出现你想定时的时间,放开按键,系统会自动保存。
- 备注说明:由于是单位数码管,所以数字10---15 用英文字母A---F表示。
- 设置完时间,系统要经过一次光控之后(也就是说要经过一次白天到晚上),系统才会按你所定时的时间工作。
- 由于本产品具有双时段功能(根据自己需要),第一段定时方法如1.所示。第二段定时步骤如下:按住按键不放数码管出现第一段定时时间(出厂默认6小时)闪烁,此时继续按住按键不放当出现数码管下面一横闪烁时,放开按键,随后按下按键数码管出现字母F(此为出厂默认的第二段定时时间),按下按键数字变成1,在按下变成2,依次累加。直到出现你想定时的时间,放开按键,系统会自动保存。
- 注意:当设置好定时时间后,等待5秒钟左右,数码管显示消失,在进行下一步操作。
如不调分钟,不建议调整,使用默认值即可。
附件:产品附备用保险丝一只,5A控制器的保险丝规格为10A,10A控制器的保险丝规格为20A。
技术指标
型号 |
1205/LT |
1210/LT |
2405/LT |
2410/LT |
系统额定电压 |
12V |
24V |
太阳能板额定电压 |
17V |
38V |
最大输入功率 |
60W |
120W |
120W |
240W |
电流 |
放电 |
5A |
10A |
5A |
10A |
充电 |
5A |
10A |
5A |
10A |
充电 |
均充/浮充 |
14.4/13.8 V±1% |
28.8/27.6V±1% |
恢复 |
13.3/13.5V±1% |
26.6/27V±1% |
温度补偿 |
-18mV/℃ |
-36mV/℃ |
启动电压 |
12.3V±1% |
24.6V±1% |
过放 |
断开 |
10.8V±1% |
22.2V±1% |
恢复 |
12.0V±1% |
26.4V±1% |
过压 |
切断 |
16.5V±1% |
33V±1% |
恢复 |
15V±1% |
30V±1% |
空载电流 |
≤5mA |
≤6mA |
光控开电压 |
≤2V±1% |
≤4V±1% |
光控关电压 |
≥7V±1% |
≥14V±1% |
最大开路电压 |
25V |
50V |
电压降落 |
输入≤0.4V |
输入≤0.5V |
输出≤0.2V |
输出≤0.2V |
显示 |
数码管+LED |
工作温度 |
-25℃~+55℃ |
使用海拔 |
≤5500m(2000m以上需要降低功率使用) |
产品尺寸和重量 |
120mmx80mmx25mm 0.13Kg | |
