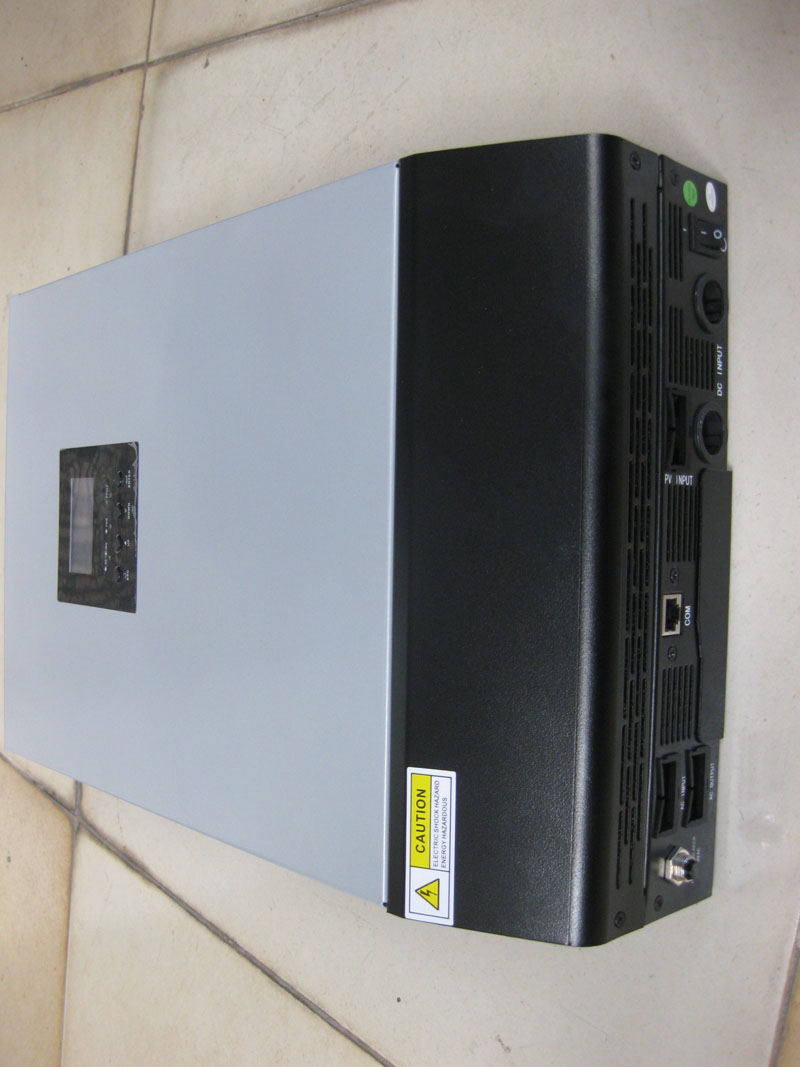

单相逆控一体机 C系列产品
一、概述:
本系统逆变器广泛用于牧区、边远山区、渔船、野外作业的照明以及医院、学校、部队的各种精密设备等,具有强弱电完全隔离、不间断、效
率、高质量的电源环境等特点。其优越可靠的性能和人机对话控制界面,小巧的体积,美观的外型,简洁牢固的结构,为家庭和小区域供电的规划设计,是满足您需求的极佳选择。
二、工作原理:
在太阳光照正常的情况下, 太阳能电池板把太阳光转换成电能, 通过控制电路控制处理后送给蓄电池进行充电, 控制器根据电池电的情况自动调节充电电流参数和补偿; 逆变部分主要是把蓄电池直流电压转换成用电器所需要的交流电压, 由于控制系统采用采用微处理器控制和先进的SMT工艺, 所以使本系统高效可靠运行。
三、技术特点:
逆变器部分采用开关速度快、功耗小的IGBT及H-MOS作为功率器件。同时应用了高频隔离技术,所以逆变器具有输出波形失真小、噪音低、 动态特性好、逆变效率高的特点。控制部分是采用高速度的微处理器DSP为核心的控制部件,所以具有了输出过载,输出过高、过低电压保护动作快,抗干扰能力强,稳压精度高等特点。输出短路保护采用输出回路电流检测等双重保护,从而大大提高短路保护的可靠性。滤波装置使逆变器所带的负载免受高频谐波的干扰。显示部分是LCD+LED显示相结合的,通过面板就能清楚的了解逆变器的运行状态。同时逆变器是否在逆变状态、所带的负载是否超载、电池是否欠压等,都能通过LED指示灯告诉用户。有各种报警功能,比如有电池过压欠压报警,逆变器故障报警,过载报警,过温报警等。太阳能控制电路对蓄电池的充电模式采用接通/断开型与脉宽调制型混合完成, 可延长蓄电池的使用寿命。MPPT技术的引入,充分利用了有限的太阳能源, 同时充电控制部分设有防雷和过充保护装置。
四、用途举例:
灯具、手机充电、电动剃须刀、相机、摄像机、游戏机、单相风扇、电视机、电冰箱、吸尘器、洗衣机、空调、电脑等家用电子产品,工业用仪器仪表、安防、监控设备、通信、专业工具等。
五、单相逆控一体机的技术规格:
机型 |
C-1 |
C-3 |
C-5 |
C-10 |
C-15 |
C-20 |
C-30 |
C-40 |
C-50 |
C-60 |
额定功率W |
100 |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
蓄电池电压 (V) |
12
12
12 |
12/24 |
12/24/48
12/24/48
12/24/48
12/24/48 |
光
伏
板 |
最大电压 (V) |
25 |
25/50 |
25/50/100 |
最大电流 (A) |
20 |
40 |
60 |
MPPT功能 |
用户选装 |
市电输入
|
直流优先设计,电池欠压时提供市电互补输出 |
逆
变
器
输
出 |
电压 (V) |
220±3% |
频率 (Hz) |
|
波形 |
纯正弦波 |
总谐波失真 (%) |
≤3%线性负载,非线性负载<5%, 都是在满载条件下 |
动态响应时间(ms) |
<10ms |
效率 (%) |
≥90%线性负载 |
过载能力 |
超载120%或短路自动关闭逆变,1秒后自动重启动逆变器 |
市电互补输入 |
220V/50Hz |
市电互补输出 |
直流优先设计,当电池欠压时,由市电旁路输出向负载供电 |
直流输出 |
USB供电 |
用户选装 |
12V供电 |
工作温度 (℃) |
-40 — +50℃ |
冷却方式 |
温控强制通风 |
相对湿度% |
0%-90%不结露 |
指示功能 |
LCD显示 |
无LCD显示 |
LCD通用显示模块 |
LED指示 |
光伏板(蓝)、电池正常(黄)、电池欠压(红)、电源启动(绿)、逆变正常(黄)、市电正常(绿) |
保护功能 |
输出过载及短路、电池欠压及过充电保护、 太阳能板防反接保护、过温、防雷 |
|
15*10*5 |
23*16*9 |
23*16*9 |
23*16*9 |
28*20*10 |
28*20*10 |
48*23*13 |
48*23*13 |
48*23*13 |
重量 (Kg) |
0.7 |
2.3 |
2.6 |
2.8 |
4.5 |
4.9 |
6.8 |
7.5 |
8.5 | |
